概述
高量程变送器是适用于高压测量和控制的压力变送器。

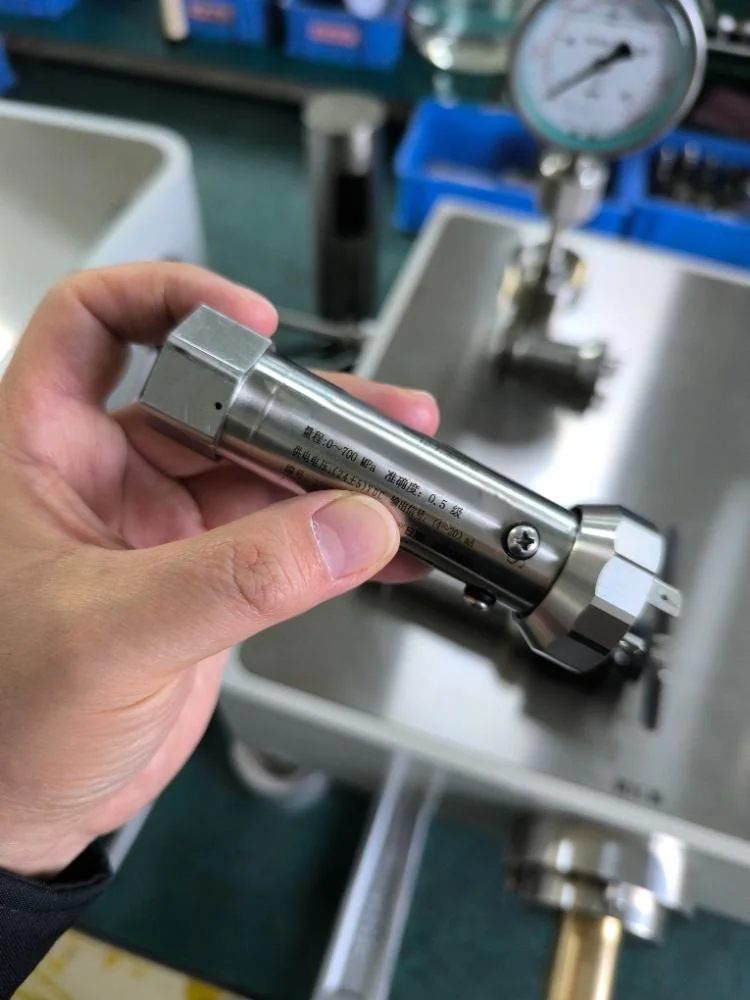

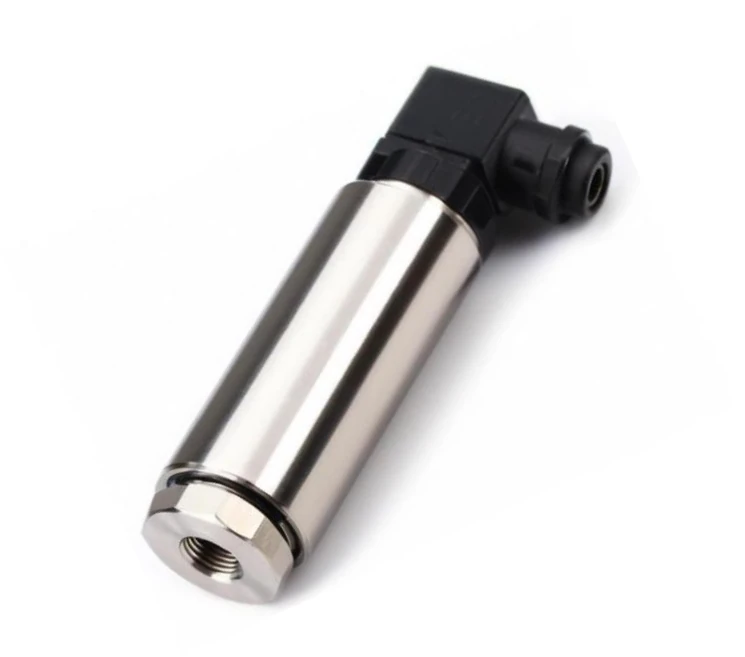

XM520HP系列超高型压力变送器采用高压设计，适合高达1000MPa的高压应用，是国内的可以可靠测量超高压的压力测量仪表。
产品概述
适合超高压应用
XM520HP系列超高型压力变送器采用超高压设计，适合最高达1000MPa的高压应用，是国内为数不多的可以可靠测量超高压的压力测量仪表。
XM520HP系列超高型压力变送器是我公司联合国内的压力传感器资深生产团队，通过强强联合，共同优化产品结构设计、采用高稳定性压力传感器组件，针对性开发出新一代超高压压力变送器。经过特殊工艺的处理，集成设计，全不锈钢焊接封装外壳，激光电阻调节温度补偿，高性能数字处理电路，工厂经过高、低温时效和疲劳试验，性能稳定，超长使用寿命，在高压范围内保持安全稳定工作。检测压力高达1200MPa，精度可达0.25级。性能稳定可靠，安装方便，适用于石油钻探﹑岩层分析﹑地核环境模拟试验等场合的过程测量，具有抗过压﹑过流﹑反向保护等功能，为客户提供可靠的高压测量产品。
| 测量介质 | 水、空气、原油等各种中性介质 |
|---|---|
| 量程范围 | 表压0~250MPa至0~1000MPa |
| 过载压力 | 2倍满量程或1000MPa（取较小值） |
| 输出信号 | 4~20mA DC |
| 供电电压 | 9~36VDC |
| 介质温度 | -30~+85℃ |
| 环境温度 | -20~+85℃ |
| 上升时间 | ≤5ms可达90%FS |
| 准确度 | 1.0级、0.5级、0.25级（非线性、重复性及迟滞性在内的综合误差） |
| 稳定性 | 典型：±0.1%FS/年 |

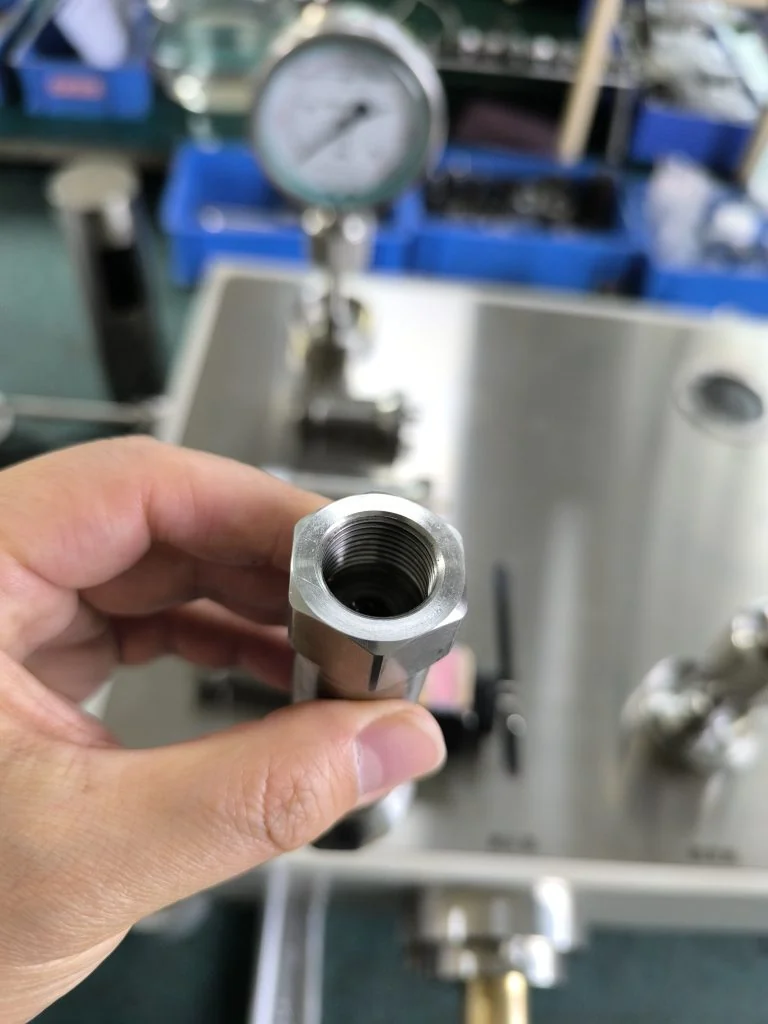

| 压力连接 | M20×1.5(仅用于400MPa以下) 9/16-18 UNF(F)、5/8-18 UNF(F)、3/4-16 UNF(F) |
| 电气连接 | 四芯屏蔽电缆、DIN接头、航空插头 |
主要用途
- 测试平台搭建
- 水射流切割
- 高压巴氏杀菌
- 高压清洗
- 高压处理器
- 水切割机械
- 液压元件
- 高压系统等
压力传感器如何接线？
两线制压力变送器的输出信号一般为4-20MA。 电源电压为 24VDC。 两条线一根是红色（代表24V电源正极），一根是黑色或蓝色（代表信号输出正极）。 接线方法是红线接电源正极，蓝线接信号正极，然后将电源负极和信号负极短接。
三线制压力变送器一般是电压输出。 线一根（红色电源正极），一根黑色（电源负极），一根黄色（信号输出正极）。 输出地与电源共用。
